Tuzla Anadolu Yakası Organize Sanayi Bölgesi’nde (AYOSB) bulunan N'DUSTRIO Endüstriyel Mutfak üretim tesisinde, mevcut 34 adet AHD kamera sistemi yenilenerek 55 adet IP kameradan oluşan yeni sistem devreye alındı.
N'DUSTRIO Endüstriyel Mutfak Kamera Sistemi Yenileme Projesi

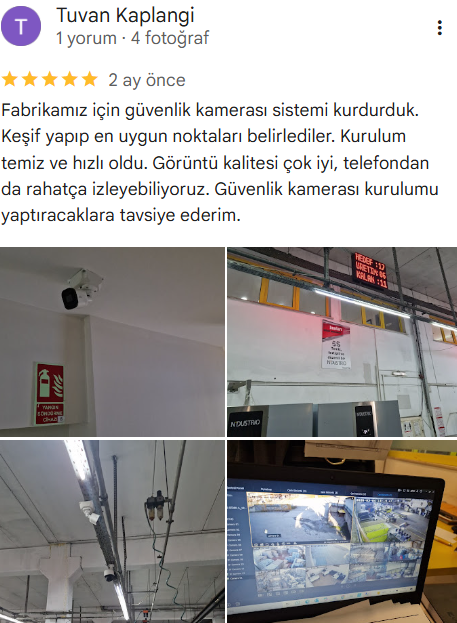

pROJE gÖRSELLERİ VE MÜŞTERİ YORUMU
PROJE HAKKINDA
N’DUSTRIO Endüstriyel Mutfak üretim tesisinde gerçekleştirilen proje kapsamında mevcut güvenlik kamera sistemi ve network altyapısı yenilenerek daha düzenli ve yönetilebilir bir yapıya kavuşturulmuştur. Tuzla Anadolu Yakası Organize Sanayi Bölgesi’nde (AYOSB) bulunan tesiste 55 adet IP güvenlik kamerasının kurulumu ve devreye alınması gerçekleştirilmiştir.
Projede UNV ve Hikvision IP kamera sistemleri birlikte kullanılarak üretim alanları, depo bölümleri, sevkiyat alanları, ofis ve ortak kullanım noktalarının izlenmesi sağlanmıştır. Mevcut kamera altyapısında gerekli revizyon ve iyileştirmeler yapılarak kamera görüntülerinin kayıt altına alınması ve güvenli şekilde izlenmesi için gerekli sistem yapılandırmaları tamamlanmıştır.
Network altyapısı kapsamında data kablolama düzenlemeleri yapılmış, rack kabinet içerisindeki ekipman ve bağlantılar yeniden organize edilmiştir. Kamera sistemi ile network altyapısı birlikte değerlendirilerek tesis genelinde daha düzenli, stabil ve yönetilebilir bir yapı oluşturulmuştur.
Kurulum ve test çalışmaları tamamlandıktan sonra kamera görüntüleri, kayıt sistemi ve network bağlantıları kontrol edilerek sistem kullanıma hazır şekilde devreye alınmış ve teslim edilmiştir.
YAPILAN ÇALIŞMALAR
✓ Mevcut 34 adet AHD kamera sisteminin incelenmesi ve yenileme planının oluşturulması

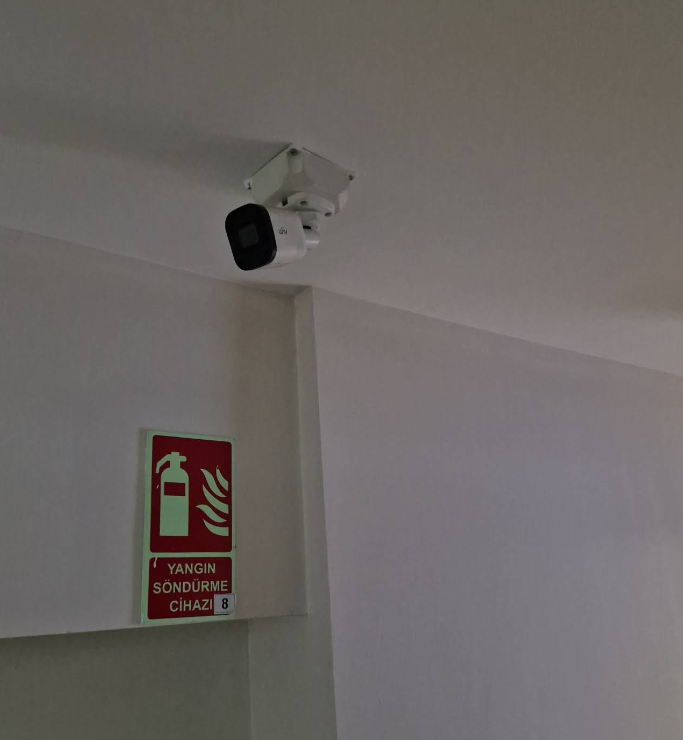

✓ 55 adet Hikvision ve Uniview (UNV) IP kamera kurulumu

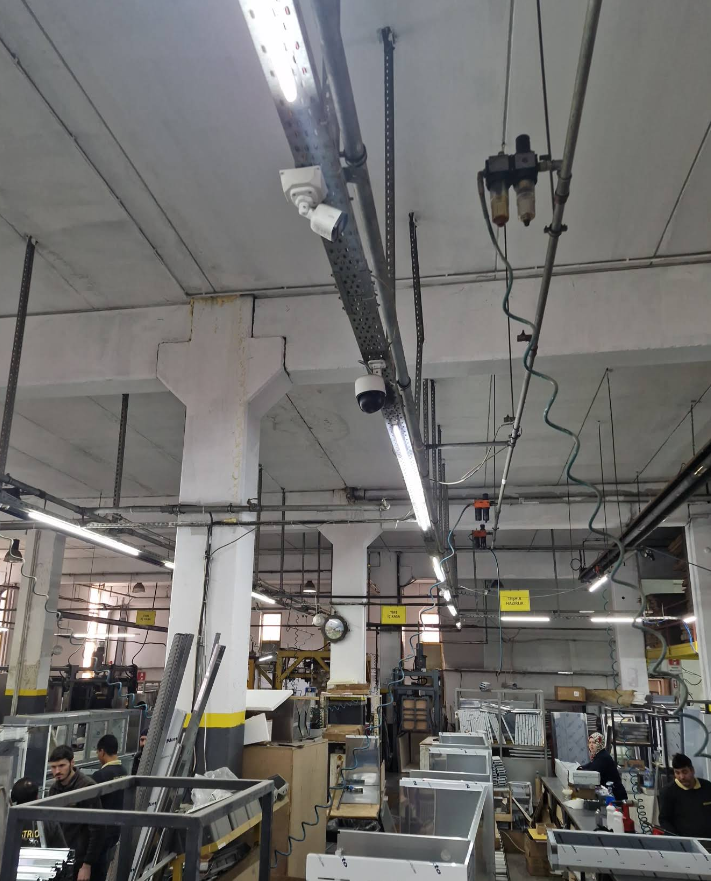

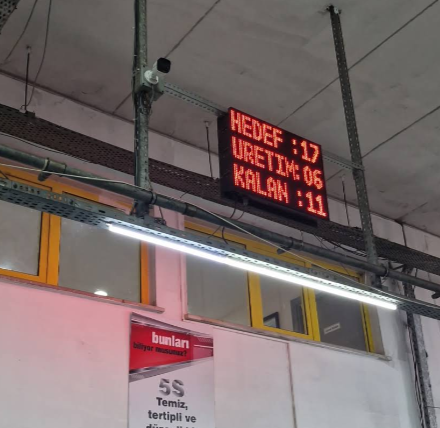

✓ Üretim, depo, sevkiyat, ofis ve tesis çevresi için kamera yerleşiminin yenilenmesi
✓ Nexans CAT6 altyapısının ve mevcut Cisco PoE switch’lerin kontrol edilerek kullanılabilir ekipmanların sisteme dahil edilmesi
✓ NVR kayıt sistemi ve network bağlantılarının yapılandırılması
✓ Kamera görüntüleri, kayıt sistemi ve ağ bağlantılarının test edilerek sistemin devreye alınması
PROJENİN HİKAYESİ
Tuzla’da bulunan endüstriyel üretim tesisinde uzun yıllardır kullanılan 34 adet AHD güvenlik kamerası sistemi bulunuyordu. Periyodik bakım çalışması sırasında mevcut sistem detaylı olarak kontrol edildi. Yapılan incelemelerde bazı kameralarda görüntü kalitesinin belirgin şekilde düştüğü, bazı kameralarda ise bağlantı ve oksitlenmeden kaynaklanan arızalar oluştuğu tespit edildi. Ayrıca gece görüş için kullanılan infrared LED’lerin bir kısmının tamamen devre dışı kaldığı, bir kısmının ise yeterli performans vermediği görüldü. Bu nedenle özellikle gece saatlerinde alınan görüntüler güvenlik açısından istenilen seviyede değildi.
Mevcut sistem çalışmaya devam etse de hem kullanılan AHD kamera teknolojisi hem de elde edilen görüntü kalitesi artık fabrikanın ihtiyaçlarını karşılamıyordu. Yapılan incelemeler ve tesis yetkilileriyle gerçekleştirilen görüşmeler sonucunda mevcut sistem tamamen sökülerek yeni nesil IP güvenlik kamera sistemine geçilmesine karar verildi.
Kurulum öncesinde üretim alanları, depo, sevkiyat bölümü ve tesis çevresi yeniden değerlendirildi. Kamera yerleşimleri güncellenerek daha önce yeterli görüntü alınamayan noktalar da projeye dahil edildi ve toplam 55 adet Hikvision ve Uniview (UNV) 2 MP IP güvenlik kamerası kuruldu.
Kamera altyapısı Nexans CAT6 network kablosu kullanılarak yeniden oluşturuldu. Fabrikada mevcut olarak kullanılan Cisco Catalyst 2960X Serisi PoE Switch’ler detaylı şekilde test edildi. Yapılan kontrollerde yeni IP kamera sistemiyle sorunsuz çalıştıkları görüldüğü için mevcut switch altyapısı kullanılmaya devam edildi. Böylece çalışır durumdaki ekipmanlar değerlendirilerek gereksiz ekipman değişiminin önüne geçildi.
Dış ortamda kullanılan kamera direkleri ve montaj konsolları da tek tek kontrol edildi. Yapısal olarak sağlam durumda olan direkler ve konsollar yerinde bırakıldı. Sadece dış ortam şartlarına uygun olmayan kamera buatları ile sızdırmazlığını kaybetmiş conta ve bağlantı elemanları yenilendi. Böylece ihtiyaç olmayan malzemeler değiştirilmeden sistem güvenli şekilde yenilenmiş oldu.
Üretim tesisinin pres bölümünde ise üç ayrı kamera için yeni kablo güzergâhı oluşturulması hem üretimin durmasına neden olabilecek hem de çalışma alanında iş güvenliği açısından ilave risk oluşturabilecekti. Bu nedenle mevcut hat değerlendirilerek DATAFORCE 3+1 10/100 PoE Extender kullanıldı. Tek network hattı üzerinden üç IP kameranın veri iletişimi ve enerji beslemesi sağlanarak yeni kablo çekilmesine ihtiyaç duyulmadı. Bu çözüm sayesinde üretim süreci kesintiye uğramadan kurulum tamamlandı ve çalışma alanındaki ilave kablolama ihtiyacı da ortadan kaldırıldı.

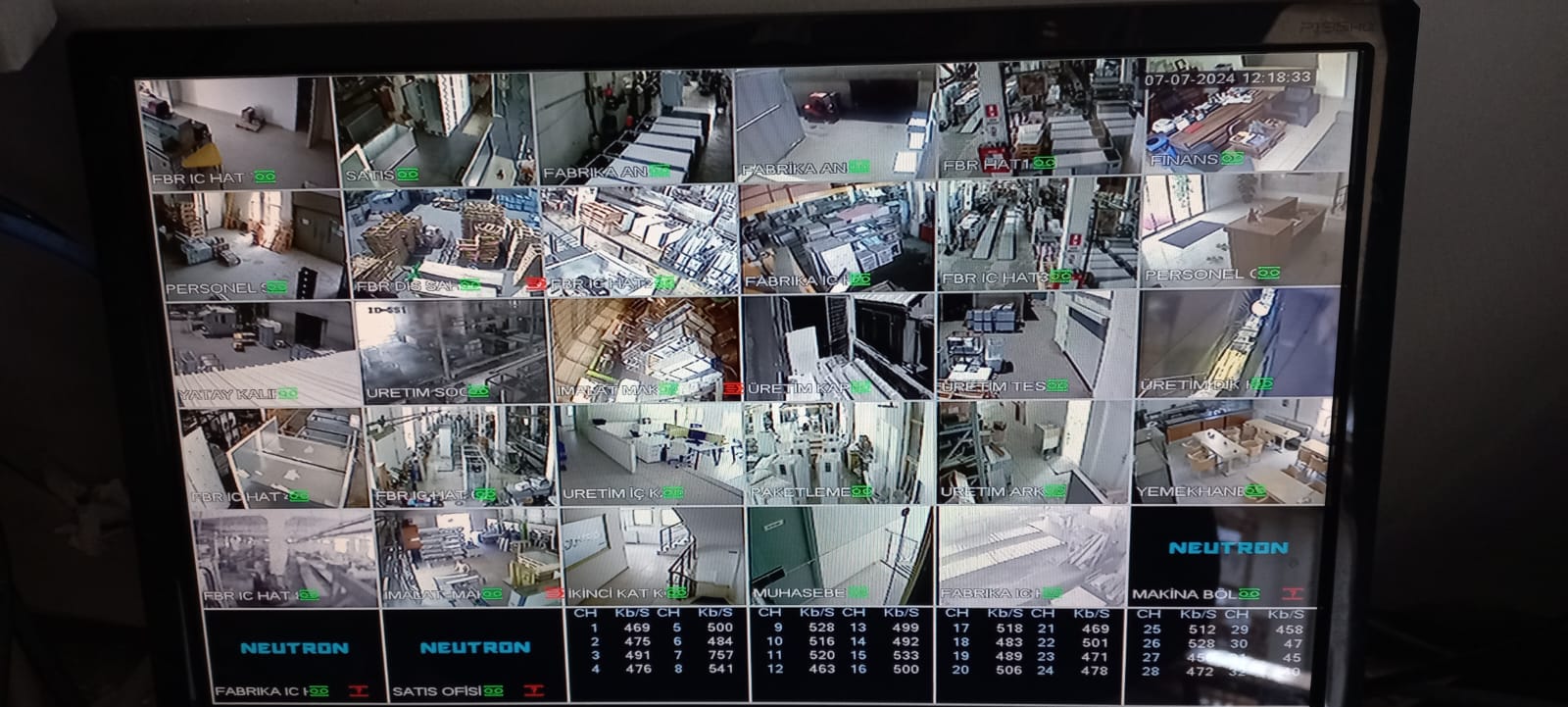

Kurulum tamamlandıktan sonra tüm kameraların görüntü kalitesi, kayıt sistemi, ağ bağlantıları ve kamera açıları tek tek kontrol edildi. Yapılan testlerin ardından sistem fabrika yetkililerine çalışır durumda teslim edildi.
MEVCUT ALTYAPININ DEĞERLENDİRİLMESİ
Projede amaç yalnızca eski kameraları yenileriyle değiştirmek değildi. Saha incelemesinde çalışır durumda olan network ekipmanları, kamera direkleri ve montaj elemanları tek tek kontrol edildi.
Yeni IP kamera sistemiyle uyumlu olduğu görülen Cisco PoE switch’ler kullanılmaya devam etti. Yapısal olarak sağlam olan kamera direkleri ve konsollar da değiştirilmedi. Dış ortam şartlarına uygun olmayan kamera buatları ile sızdırmazlığını kaybetmiş conta ve bağlantı elemanları yenilendi.
Pres bölümünde üç kamera için yeni kablo güzergâhı oluşturmak üretimi ve çalışma alanını gereksiz şekilde etkileyecekti. Bu nedenle mevcut network hattı değerlendirilerek DATAFORCE PoE Extender kullanıldı. Böylece üç IP kameranın veri iletişimi ve enerji beslemesi mevcut hat üzerinden sağlandı.
Bu yaklaşım sayesinde kullanılabilir durumdaki altyapı korunurken yalnızca ihtiyaç duyulan ekipmanlar yenilendi ve kurulum üretim devam ederken tamamlandı.
