Soğanlık Kartal'da bulunan Aliye Hanım Apartmanı'nın mevcut güvenlik kamera sistemi yenilendi. Sistemde bulunan 7 adet 480p analog kamera sökülerek yerlerine 2 MP Hikvision kameralar monte edildi. Mevcut kayıt cihazı da yeni kamera altyapısına uygun bir DVR cihazı ile değiştirildi. Kayıtların düzenli şekilde yapılabilmesi için cihaz içerisine 1 TB Western Digital güvenlik sınıfı HDD eklendi. Apartmanın arka cephesinde daha önce kamera bulunmayan bölge için ayrıca 1 adet 2 MP Hikvision IP kamera kuruldu. Analog ve IP kameralar tek kayıt cihazı üzerinde birlikte çalışacak şekilde yapılandırıldı ve görüntüler 20 inç monitör üzerinden izlenebilir hale getirildi.

Soğanlık Kartal Aliye Hanım Apartmanı Kamera Sistemi Yenileme

pROJE gÖRSELLERİ VE MÜŞTERİ YORUMU

Soğanlık Kartal Aliye Hanım Apartmanı yenilenen kamera sistemi görüntüleri — Montaj tamamlandıktan sonra Aliye Hanım Apartmanı kamera sisteminden alınan görüntüler

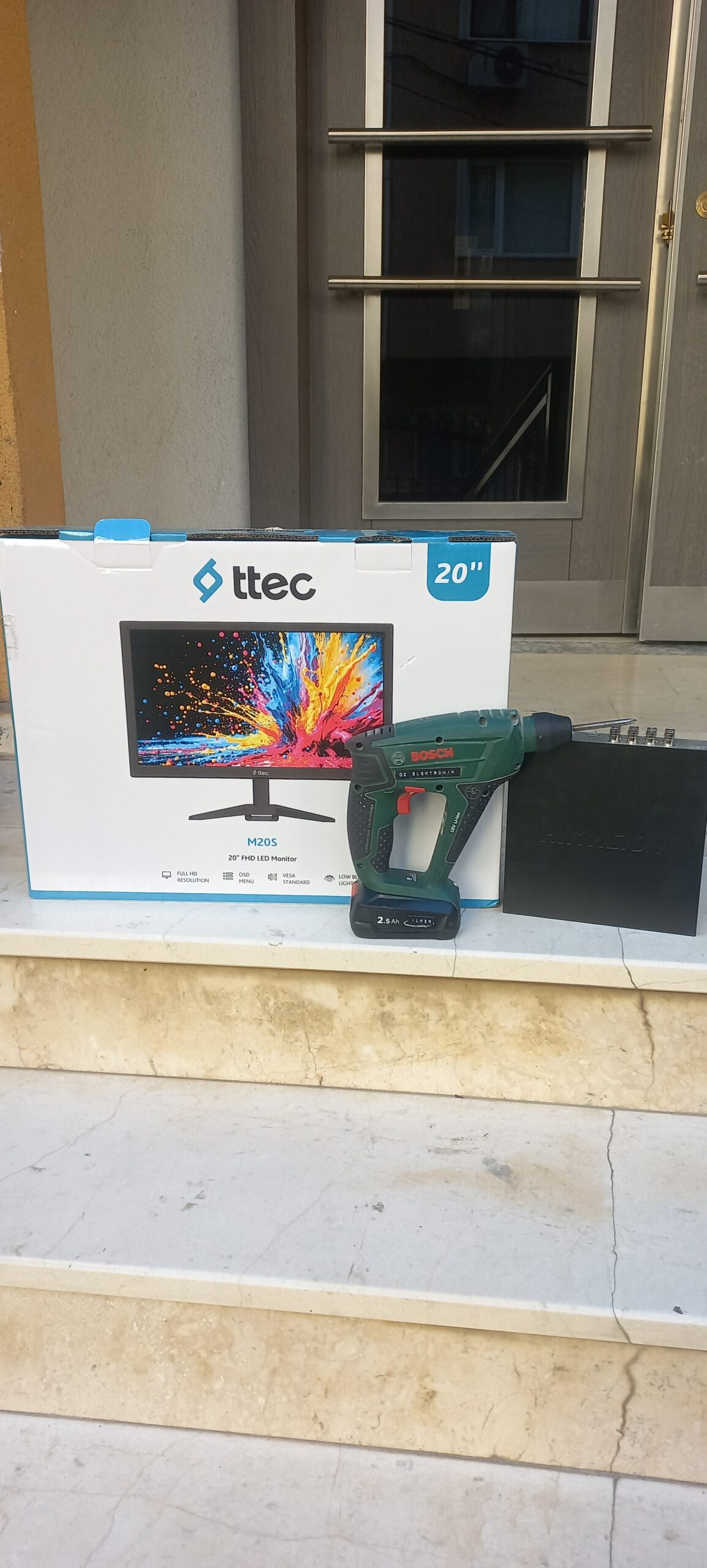

Soğanlık Kartal Aliye Hanım Apartmanı kamera sistemi montaj öncesi ekipmanlar — Aliye Hanım Apartmanı kamera yenileme çalışması öncesinde kullanılacak ekipman ve ürünlerin hazırlanması

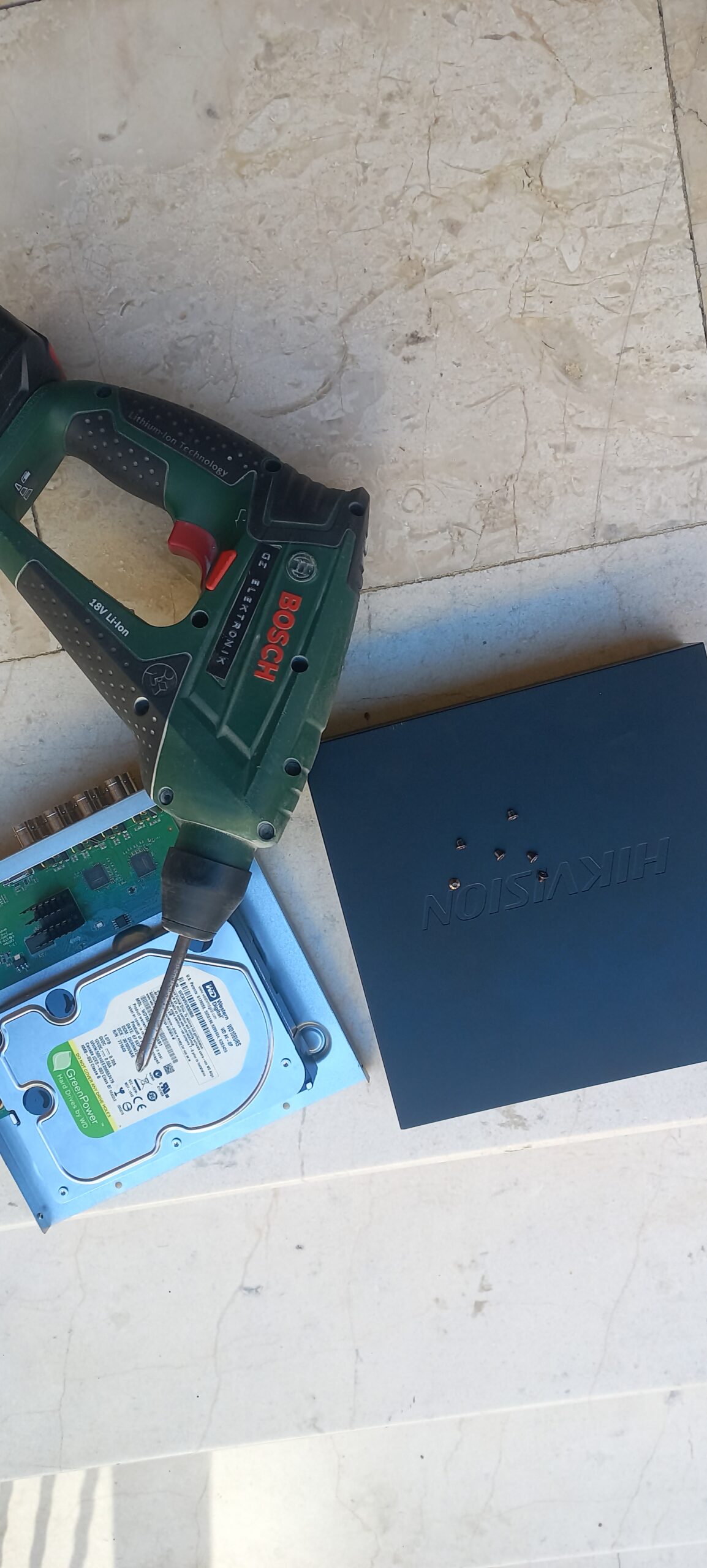

Soğanlık Kartal Aliye Hanım Apartmanı Hikvision DVR 1 TB güvenlik HDD montajı — Hikvision DVR cihazına 1 TB Western Digital güvenlik sınıfı HDD takılması

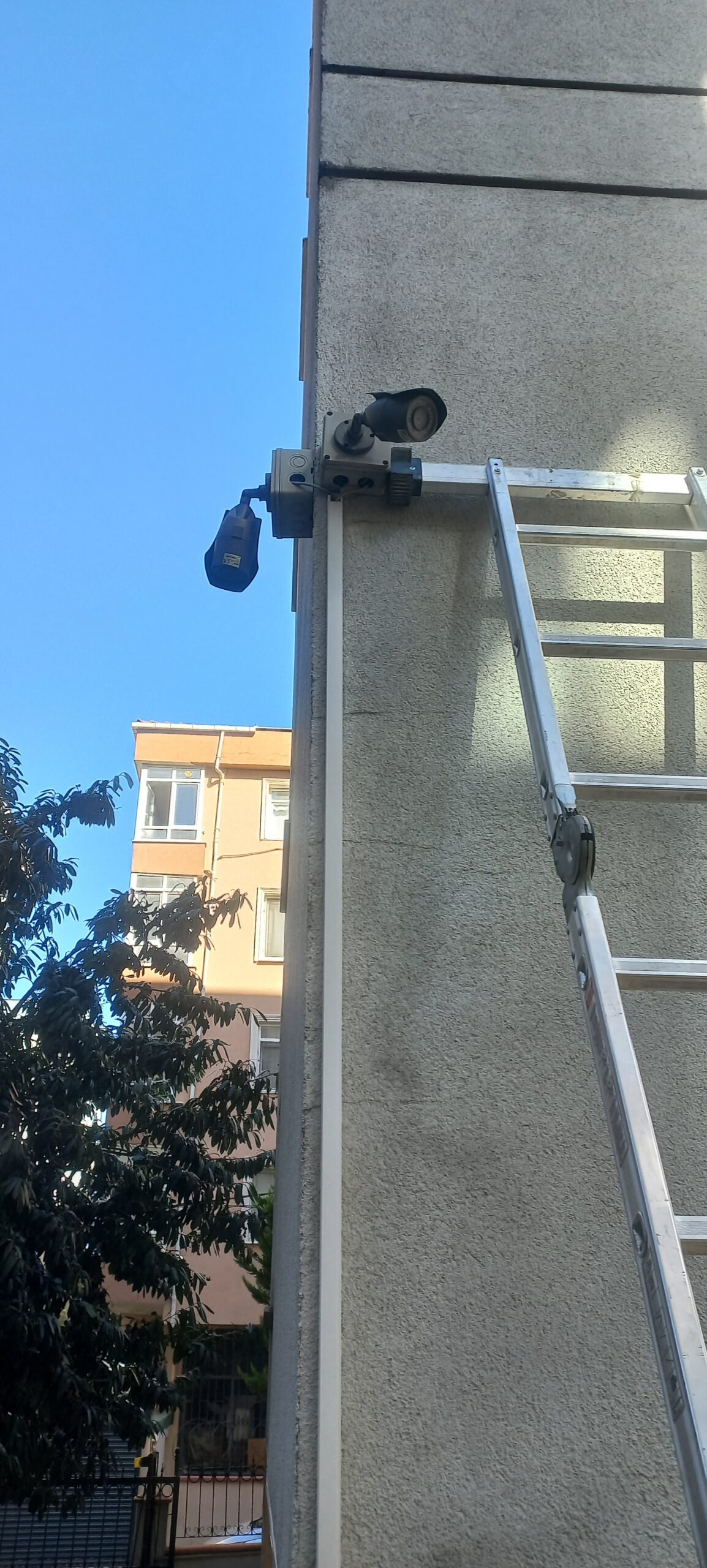

Soğanlık Kartal Aliye Hanım Apartmanı eski kamera sökümü için merdiven kurulumu — Eski kameraların güvenli şekilde sökülebilmesi için montaj öncesinde merdiven kurulumu

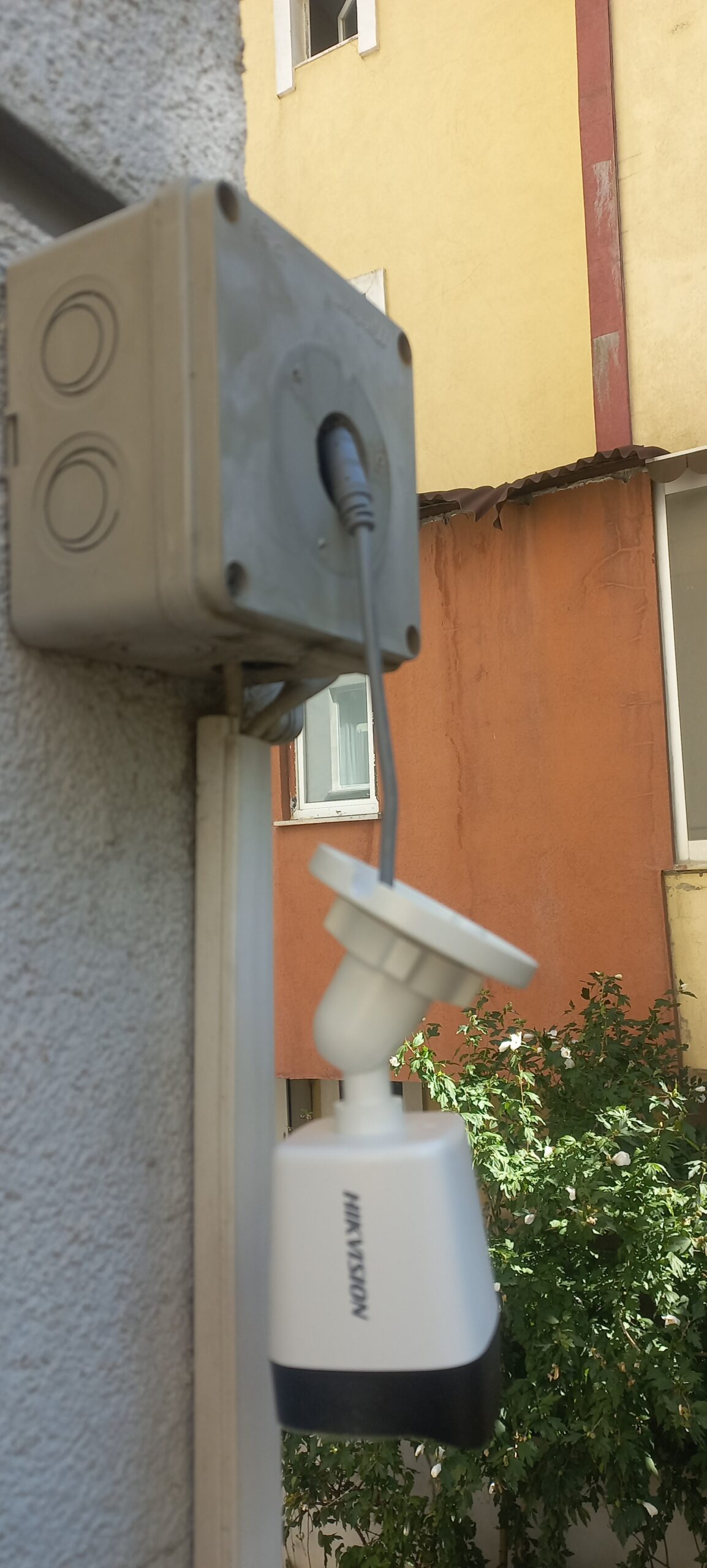

Soğanlık Kartal Aliye Hanım Apartmanı 2 MP Hikvision kamera montaj öncesi bağlantı — Montaj öncesinde bağlantıları yapılan 2 MP Hikvision güvenlik kamerası

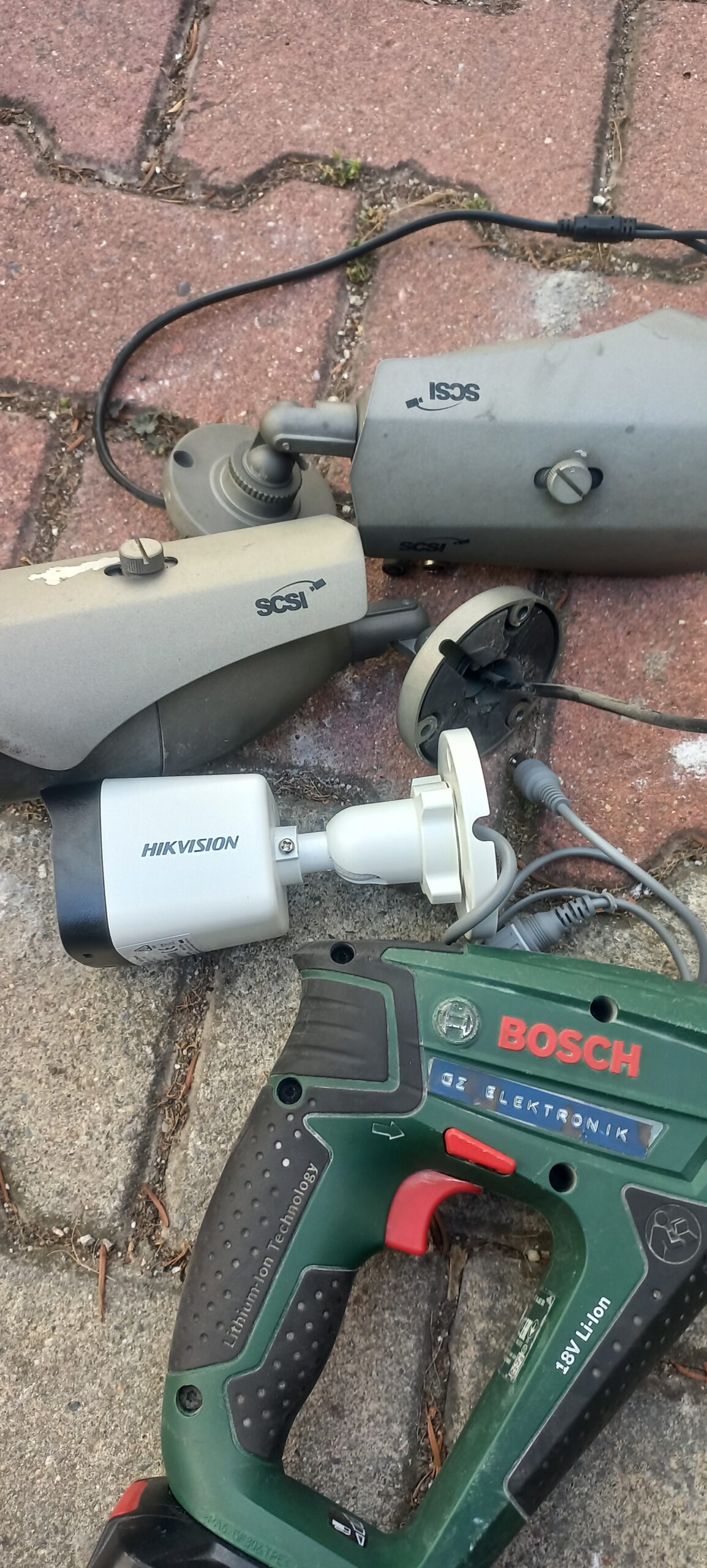

Soğanlık Kartal Aliye Hanım Apartmanı kamera yenileme çalışmasında yeni Hikvision kameraların montaj öncesi hazırlanması — Eski analog kameraların sökülmesinin ardından yeni 2 MP Hikvision kameraların montaj öncesinde hazırlanması

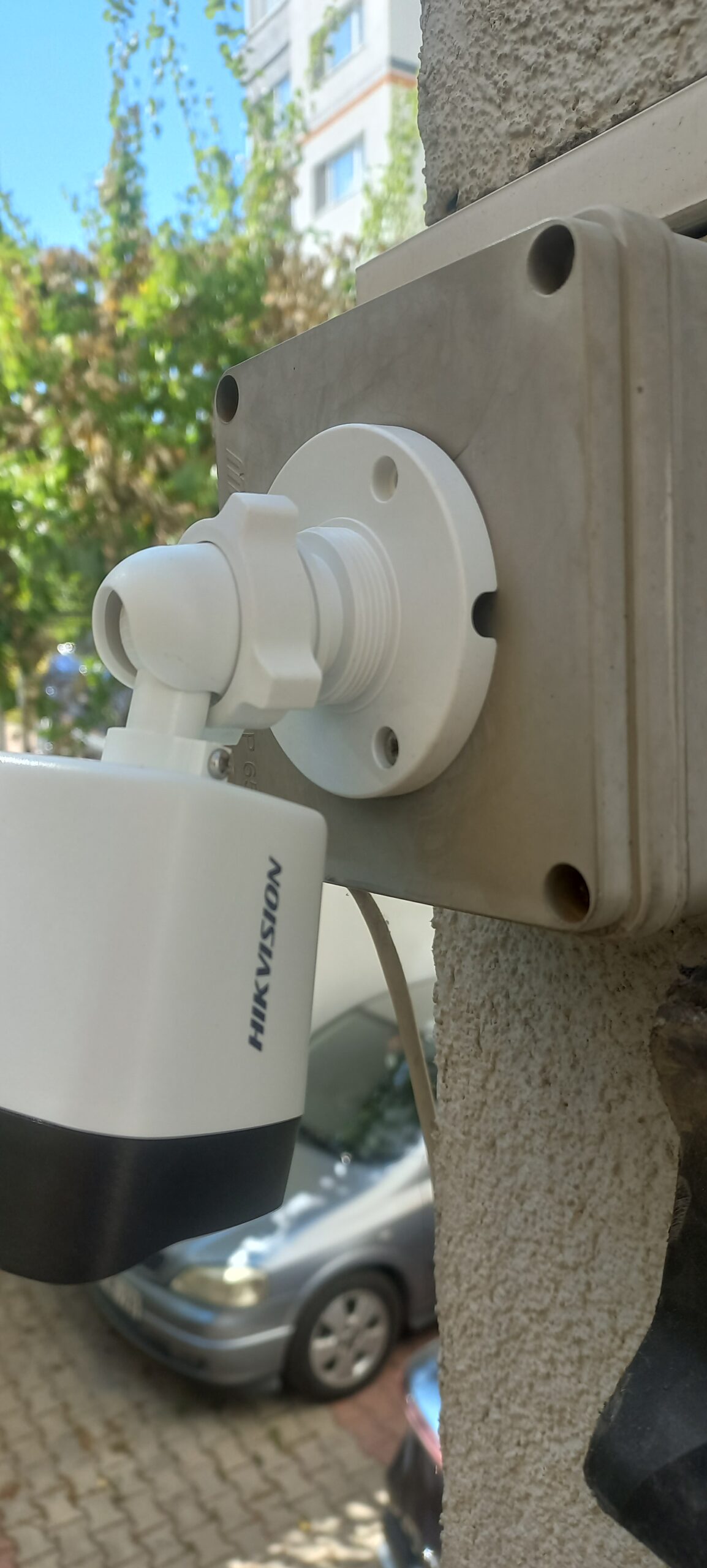

Soğanlık Kartal Aliye Hanım Apartmanı 2 MP Hikvision kamera montajı — Eski kamera söküldükten sonra Aliye Hanım Apartmanı’nda yeni 2 MP Hikvision kameranın montaj aşaması

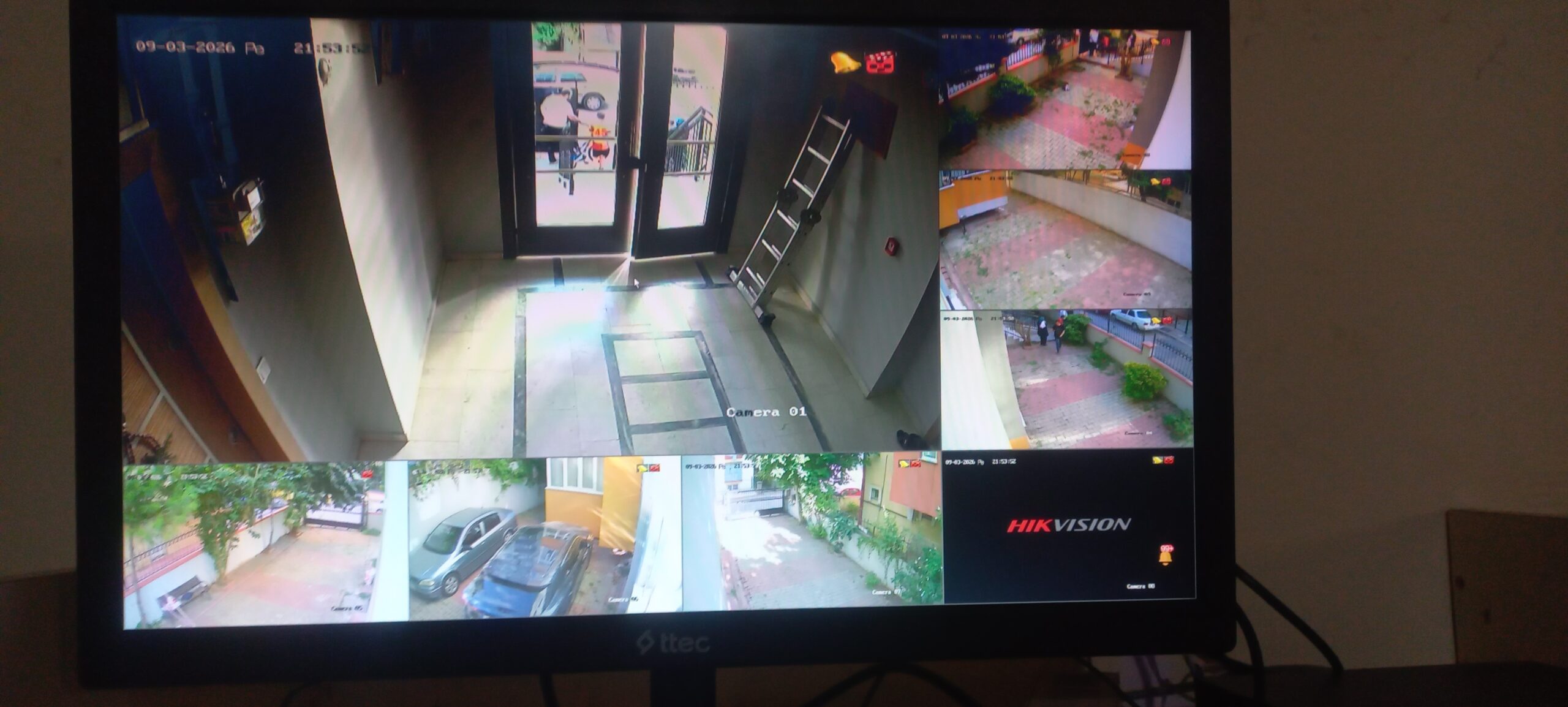

Soğanlık Kartal Aliye Hanım Apartmanı kamera sistemi görüntüleri — Aliye Hanım Apartmanı’nda yenilenen güvenlik kamera sisteminin 20 inç monitör üzerinden görüntülenmesi

Aliye Hanım Apartmanı kamera sistemi müşteri yorumu — Aliye Hanım Apartmanı kamera sistemi kurulumu sonrasında müşterinin GZ Elektronik hakkındaki değerlendirmesi

PROJE HAKKINDA

Bu çalışmada amaç yalnızca eski kameraları değiştirmek değil, mevcut sistemin kullanılabilir bölümlerini değerlendirerek görüntü kalitesini yükseltmek ve arka cephedeki kamera ihtiyacını da sisteme dahil etmekti.

Eski 480p kameraların görüntü kalitesi günümüz ihtiyaçları için yetersiz kaldığından 7 kamera 2 MP Hikvision kameralarla yenilendi. Bunun yanında arka cepheye eklenen 2 MP Hikvision IP kamera ile sistemin kapsama alanı genişletildi.

Analog ve IP kameraların aynı kayıt cihazı üzerinde çalıştırılması sayesinde iki farklı kamera teknolojisi tek sistem altında birleştirildi.

YAPILAN ÇALIŞMALAR

• Mevcut 7 adet 480p analog kameranın sökülmesi
• 7 adet 2 MP Hikvision kameranın montajı
• Mevcut DVR cihazının değiştirilmesi
• DVR içerisine 1 TB Western Digital güvenlik sınıfı HDD takılması
• Arka cepheye 1 adet 2 MP Hikvision IP kamera eklenmesi
• Analog ve IP kameraların aynı DVR üzerinde tanımlanması
• 20 inç monitör bağlantısının yapılması
• Yaklaşık 50 metre Nexans CAT6 kablo kullanılması
• Yaklaşık 15 metre 25×25 kablo kanalı uygulanması
• Kamera ve sistem beslemesi için 20 A güç kaynağı kullanılması
• Kamera görüntülerinin ve kayıt sisteminin test edilmesi

KULLANILAN EKİPMANLAR

• 7 adet 2 MP Hikvision kamera
• 1 adet 2 MP Hikvision IP kamera
• 1 adet Hikvision DVR
• 1 adet 1 TB Western Digital güvenlik sınıfı HDD
• 1 adet 20 inç LED monitör
• Yaklaşık 50 metre Nexans CAT6 data kablosu
• Yaklaşık 15 metre 25×25 kablo kanalı
• 1 adet 20 A güç kaynağı
• Kamera bağlantı ve montaj ekipmanları

PROJE İSTATİSTİKLERİ

Toplam Kamera: 8

2 MP Hikvision Kamera: 7

2 MP Hikvision IP Kamera: 1

Analog Kamera: 7

IP Kamera: 1

Kayıt Sistemi: Hikvision DVR

Kayıt Depolama: 1 TB Western Digital Güvenlik Sınıfı HDD

Monitör: 20 İnç

CAT6 Kablo: Yaklaşık 50 Metre

Kablo Kanalı: Yaklaşık 15 Metre 25×25

Güç Kaynağı: 12 V 20 A

Kamera Sistemi: Analog + IP Hibrit Yapı

PROJENİN HİKAYESİ

Aliye Hanım Apartmanı’nda çalışmaya mevcut kamera sisteminin yenilenmesi ihtiyacıyla başlandı. Sistemde bulunan 480p analog kameraların görüntü kalitesi yetersiz kaldığı için mevcut 7 kamera sökülerek yerlerine 2 MP Hikvision kameralar takıldı.

Kamera değişimiyle birlikte eski DVR cihazı da yenilendi. Yeni kayıt cihazına 1 TB Western Digital güvenlik sınıfı HDD eklenerek kamera görüntülerinin kayıt altına alınması sağlandı.

Çalışma sırasında apartmanın arka cephesinde de kamera ihtiyacı olduğu görüldü. Bu bölge için sisteme ayrıca 2 MP Hikvision IP kamera eklendi.

Projede analog ve IP kameraların farklı bağlantı yapısına rağmen tek kayıt cihazı üzerinde birlikte çalışması sağlandı. Böylece apartmanda iki farklı kamera teknolojisi ayrı kayıt sistemleri kurmaya gerek kalmadan tek merkezden yönetilebilir hale getirildi.

Kamera bağlantılarında yaklaşık 50 metre Nexans CAT6 kablo kullanıldı. Kabloların düzenli ve korunmuş şekilde ilerletilmesi için yaklaşık 15 metre 25×25 kablo kanalı uygulandı.

Kurulum tamamlandıktan sonra kamera görüntüleri kontrol edildi, kayıt işlemleri test edildi ve sistem 20 inç monitör üzerinden izlenebilir şekilde teslim edildi.

BU PROJEDE NELERE DİKKAT ETTİK

Eski Kameraları Yeniledik

Apartmanda bulunan 7 adet 480p analog kamera sökülerek 2 MP Hikvision kameralarla değiştirildi. Böylece mevcut sistemin görüntü kalitesi yükseltildi.

IP Kamerayı Mevcut Sisteme Dahil Ettik

Arka cephe için eklenen 2 MP Hikvision IP kamera, ayrı bir kayıt sistemi kurulmadan mevcut DVR’a dahil edildi. Böylece analog ve IP kameralar aynı sistem üzerinde birlikte çalıştırıldı.

Kayıt Altyapısını Yeniledik

Eski DVR cihazı değiştirilerek yeni sisteme uygun kayıt cihazı kullanıldı. Cihaz içerisine 1 TB Western Digital güvenlik sınıfı HDD takıldı.

Kablolamayı Düzenli Hale Getirdik

Yaklaşık 50 metre Nexans CAT6 kablo kullanıldı. Kabloların korunması ve daha düzenli bir uygulama yapılması amacıyla yaklaşık 15 metre 25×25 kablo kanalı kullanıldı.

Güç Beslemesini Sisteme Uygun Seçtik

Kamera sisteminin beslemesi için 20 A güç kaynağı kullanıldı. Kurulum sonrasında kamera görüntüleri ve kayıt sistemi kontrol edilerek sistemin çalışması test edildi.
